Soufflantes centrifuges pour air : solutions à haut débit pour applications à pression moyenne
Les soufflantes centrifuges pour air sont conçues pour des applications exigeant un débit d'air élevé et une résistance au flux moyenne, par exemple des systèmes dont la résistance se situe entre 5 et 10 psi. La rotation de la roue entraîne l'air du système à se déplacer radialement vers l'extérieur (du centre du cercle vers sa circonférence). Cette conception permet aux soufflantes de maintenir une pression constante dans les conduits. Les systèmes pour lesquels elles sont particulièrement adaptées comprennent les systèmes CVC à gaines, les systèmes de ventilation industrielle et les systèmes nécessitant des procédés de séchage ou de filtration.
Les principaux avantages des soufflantes centrifuges pour air sont :
Capacité de débit d'air élevée : la capacité à déplacer de grands volumes d'air est utile pour la ventilation, le transport pneumatique et la manutention de matériaux.
Gestion robuste de la pression : Les soufflantes maintiennent le débit d’air à travers les conduits, les filtres et les résistances du procédé, avec une chute de débit minime ou nulle.
Conceptions adaptables de roues à aubes : Lorsque les aubes sont orientées vers l’avant, les soufflantes sont optimisées pour des applications à faible pression et à fort débit, tandis que les aubes courbées vers l’arrière conviennent mieux à la gestion de hautes pressions et de flux d’air chargés de poussières.
Efficacité énergétique : Les soufflantes permettent des économies d’énergie grâce à la conception unique de leurs roues à aubes et de leur carter, notamment lorsqu’elles sont associées à des variateurs de fréquence (VFD).
Elles sont couramment utilisées dans les systèmes d’aspiration de poussières, l’alimentation en air de combustion, l’extraction de fumées et les procédés de séchage à haute température. Les soufflantes présentent une grande durabilité sous contrainte thermique et constituent le choix idéal pour une gestion systématique et économe en énergie du débit d’air.
Soufflantes à déplacement positif : Pression et vide fiables pour des procédés critiques
Les soufflantes à déplacement positif assurent un déplacement constant des flux d'air grâce au mécanisme de piégeage mécanique puis de transfert de volumes d'air fixes. Cela est souvent réalisé à l'aide de lobes ou d'engrenages rotatifs synchronisés. Elles se distinguent des modèles centrifuges en ce qu'elles fournissent un débit d'air plus constant, même en cas de chute de pression à la sortie du système. Cela les rend particulièrement utiles dans les procédés nécessitant des pressions élevées, un vide ou une forte variabilité de la résistance.
Leur fiabilité résulte de conceptions à chambre étanche qui réduisent les fuites internes d'air, éliminant ainsi les incertitudes même en présence de filtres obstrués ou de variations de la résistance du système. Leurs applications comprennent, sans s'y limiter, les suivantes :
- Le transport pneumatique de matières en vrac, telles que les céréales, les poudres et les granulés
- Un débit d'air contrôlé et constant pour maintenir les processus biologiques de boues activées dans les bassins d'aération des stations d'épuration
- Processus d’écoulement d’air dans les réacteurs chimiques et récupération des systèmes d’évacuation des unités de traitement chimique
- Élimination des produits chimiques volatils du sol lors du nettoyage de sites contaminés par des déchets dangereux
L’interruption de la continuité du procédé, comme dans la fabrication sous vide permanent ou la chimiothérapie assistée, fait que le bruit et le coût des soufflantes ne constituent pas une préoccupation majeure.
Entre des systèmes présentant des fuites et l’absence de systèmes d’aération ou de vide critiques, la durabilité et la robustesse de ces systèmes sont privilégiées.
Soufflantes à air régénératives et turbo : des solutions à haut rendement pour des environnements spécialisés

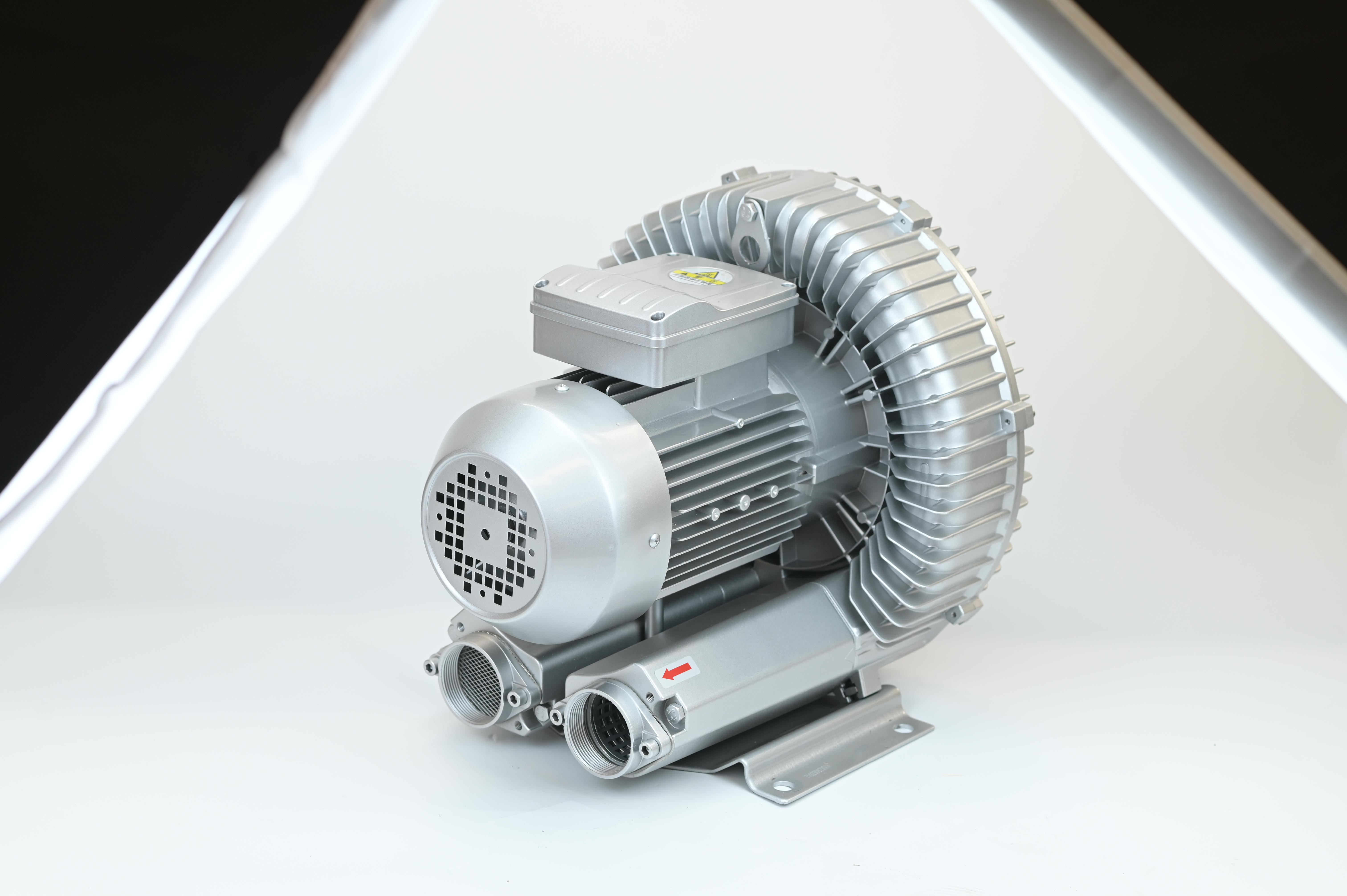

Les soufflantes régénératives produisent un débit d'air sans huile et presque sans pulsation grâce à une conception unique (et brevetée) de roue à aubes, qui, grâce à la technologie de recirculation continue de l'air à travers plusieurs canaux courbes asymétriques, rend le flux laminaire un produit commercial. Leur construction et leur fonctionnement n'intègrent ni lubrifiants ni huile, ce qui évite toute contamination du système. Pour cette raison, les soufflantes régénératives sont utilisées pour fournir de l'air destiné à la stérilisation médicale, aux hottes de laboratoire et aux systèmes d'aquaculture. Dans le domaine de l'aquaculture, ces soufflantes contribuent au maintien des processus biologiques vitaux pour la vie aquatique dans les élevages piscicoles. Selon le Fluid Handling Journal (2023), les soufflantes régénératives nécessitent moins d'entretien. Les besoins en entretien seraient jusqu'à 40 % inférieurs à ceux des soufflantes rotatives.
Les soufflantes turbo utilisent des moteurs à entraînement direct à haute vitesse (jusqu’à 50 000 tr/min) équipés d’aubes aérodynamiques afin de générer des différences de pression plus importantes tout en offrant un meilleur rendement énergétique par rapport aux autres soufflantes. Des variateurs de fréquence intégrés (VFD) permettent aux soufflantes turbo de réguler le débit d’air selon les besoins, permettant ainsi aux utilisateurs d’économiser 25 % à 35 % sur leurs coûts énergétiques. Leur encombrement réduit, associé à un système de paliers magnétiques, élimine l’usage d’huile et offre une grande flexibilité d’installation dans tout type d’environnement, y compris dans le secteur des hautes technologies, où elles sont fréquemment utilisées pour maintenir la surpression dans les salles propres.
Les utilisateurs de soufflantes turbo sont principalement des applications à forte demande et fonctionnant en continu. Les soufflantes régénératives sont surtout utilisées dans des situations sensibles à la contamination.
Les soufflantes turbo et les soufflantes régénératives comblent les lacunes des applications qui ne peuvent pas être desservies par des soufflantes standard. Les soufflantes régénératives sont privilégiées pour les applications nécessitant de l’air propre et simples. Les soufflantes turbo sont quant à elles privilégiées pour les applications exigeant une réponse dynamique aux charges et une gestion contrôlée du cycle de vie.
Plusieurs facteurs doivent être pris en compte lors du choix des ventilateurs : le débit d'air (CFM), la pression, le rendement, le niveau sonore et toute réglementation applicable.
1. Le débit d'air (CFM) doit répondre à la capacité volumétrique prévue par la conception. Une réduction du débit total disponible entraîne une performance insuffisante et, souvent, l’échec du procédé conçu. Une surdimensionnement conduit à une baisse de rendement et à une augmentation des coûts globaux du système. La conception doit tenir compte du cas le plus défavorable pour le système, tel qu’un colmatage complet des filtres, les pertes dans les conduits, les variations d’altitude, etc.
2. Pour décomposer la capacité de pression des soufflantes, la pression maximale que la soufflante peut fournir à un système comportant des conduits et diverses résistances (frottement dans les conduits, perte de charge du filtre, contre-pression du procédé) correspond à la pression statique ou totale fournie par la soufflante. Les soufflantes centrifuges sont généralement choisies pour des applications à haut débit et pression moyenne, nécessitant une livraison statique de 5 à 10 psi. Une soufflante à déplacement positif, associée à une soufflante fonctionnant en conditions de vide avec une livraison statique de 10 psi ou plus, est généralement sélectionnée afin d’assurer un débit stable.
3. L’efficacité énergétique réduit les coûts d’exploitation des équipements et, globalement, ceux de l’entreprise. Des équipements non durables peuvent augmenter annuellement de 20 % à 30 % les frais électriques liés à leur utilisation. Parmi les soufflantes fabriquées par diverses entreprises, celles dotées d’une conception aérodynamique, équipées de moteurs électriques IE3 ou IE4 et intégrant des variateurs de fréquence intégrés permettant un réglage adapté aux besoins sont privilégiées.
4. Le bruit est un critère majeur à prendre en compte pour les haut-parleurs fonctionnant dans un environnement professionnel et pour se conformer aux exigences réglementaires en vigueur. L'Administration américaine de la sécurité et de la santé au travail (OSHA) exige la fourniture de protections auditives dans les lieux de travail où les niveaux sonores dépassent 85 dBA. Par conséquent, les conditions acoustiques contraignantes doivent être inférieures à 75 dBA. Le bruit est considérablement réduit grâce à une combinaison d'atténuations acoustiques (fonctionnement à faible régime, boîtier insonorisé et silencieux d'admission ou d'échappement correctement dimensionnés).
5. Pour certains secteurs industriels, les contrats ou accords commerciaux exigent le respect de normes spécifiques, telles que la conformité à la norme OSHA 1910.94 (normes en matière de ventilation), notamment pour les flux contenant des ligands organiques, de l’huile ou de l’humidité d’échappement, ou encore la conformité aux diverses réglementations relatives aux émissions atmosphériques. Parallèlement au respect des normes de sécurité électrique, en particulier dans les zones dangereuses de classe I, division 1/2, les soufflantes peuvent être fabriquées pour fonctionner dans des environnements à forte humidité ou particulièrement agressifs, où les carter résistants à la corrosion sont réalisés en acier inoxydable.
Examinez les courbes de performance conformes aux normes industrielles réellement en vigueur, et non pas uniquement les références propres à chaque fabricant concernant les performances d’une soufflante. Par exemple, la résistance à la corrosion et les rapports de modulation (turndown ratios) revêtent une importance supérieure à celle de la plage maximale de différentiel de pression. Les facteurs principaux déterminant le choix d’une soufflante sont les applications auxquelles elle sera destinée, et non pas les données figurant dans les catalogues des fabricants.
Détail du matériau
1. Nommez les principaux types de soufflantes à air.
Les principaux types de soufflantes à air sont les soufflantes à déplacement positif, les soufflantes centrifuges, les soufflantes régénératives et les soufflantes turbo.
2. En quoi les soufflantes centrifuges se distinguent-elles des soufflantes à déplacement positif ?
Les soufflantes centrifuges sont privilégiées pour les applications à haut débit et à pression moyenne, tandis que les soufflantes à déplacement positif conviennent aux applications à haute pression. Les soufflantes centrifuges peuvent ajuster le débit en fonction de la pression, ce que ne permettent pas les modèles à déplacement positif.
3. Dans quels domaines d’application utilise-t-on les soufflantes régénératives et les soufflantes turbo ?
Les soufflantes régénératives peuvent fonctionner dans des environnements où la contamination constitue un risque, ce qui signifie qu’elles conviennent à la plupart des environnements contrôlés. En revanche, les soufflantes turbo sont adaptées aux applications nécessitant un fonctionnement continu ainsi qu’à l’aération des eaux usées municipales.
4. Quels sont les critères d’un bon choix de soufflante à air ?
De bons indicateurs de sélection doivent inclure le débit d’air, la pression, le rendement, le bruit et, bien entendu, les normes.
