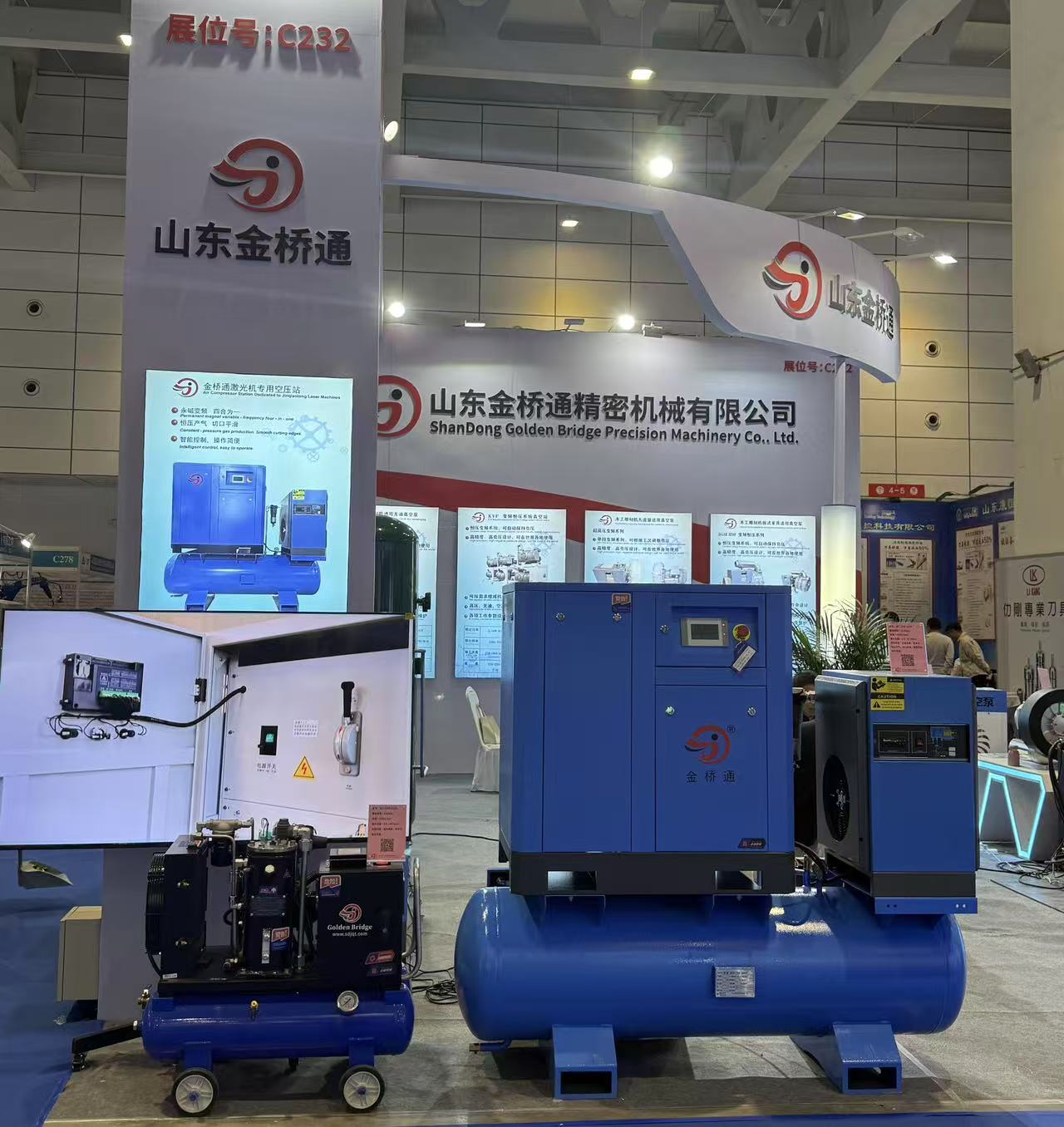

Contraintes d'espace : adapter l'orientation du réservoir à la disposition de vos locaux
Espace au sol contre hauteur sous plafond : optimiser l'installation dans des zones limitées
Les contraintes dimensionnelles de vos locaux déterminent en définitive vos options entre systèmes de réservoirs verticaux et horizontaux. Les réservoirs verticaux occupent généralement le moins d'espace au sol en maximisant le volume sur l'axe vertical. Cette configuration est courante dans les locaux présentant des contraintes hautes et étroites. Les réservoirs horizontaux, quant à eux, occupent de l'espace au sol selon leur orientation horizontale plutôt que verticale et conviennent donc mieux aux environnements disposant de faibles contraintes verticales, tels que les garages. Les réservoirs verticaux n'entravent pas le fonctionnement des ponts roulants situés en hauteur, tandis que les réservoirs horizontaux s'intègrent facilement sous un établi ou un pont élévateur pour véhicules. En outre, les réservoirs verticaux permettent de gagner de l'espace au sol. N'oubliez jamais de mesurer simultanément la hauteur sous plafond et l'espace au sol avant de choisir un compresseur d'air équipé d'un réservoir, afin d'éviter des modifications coûteuses ultérieures de la conception du plancher ou des locaux.
Besoins sur site en compresseurs d'air mobiles ou basés en atelier avec systèmes de réservoir
En général, les réservoirs horizontaux conviennent davantage aux applications mobiles ou aux changements de poste. Leur centre de gravité étant plus bas, ils offrent une meilleure stabilité lors du transport, et des patins ou des roulettes hautes performances permettent un positionnement aisé. Les réservoirs verticaux occupent moins d'espace au sol, mais sont plus sujets au renversement lorsqu'ils sont utilisés en configuration mobile. Sur les chantiers ou sites d'exploitation où l'orientation passe fréquemment de l'horizontale à la verticale, la transition est simplifiée pour les opérations de chargement et de déchargement. Même dans les installations considérées comme horizontales mais occupant un volume important, les systèmes verticaux peuvent constituer une bonne alternative aux systèmes horizontaux. Dans ces cas, il est essentiel de ne pas se limiter à l'analyse de l'encombrement au sol lors du choix d'un système, mais aussi de prendre en compte la mobilité.
Spécifications de performance : l'impact des cycles de service et de la demande d'air sur le choix du réservoir
L'avantage des réservoirs horizontaux dans les applications industrielles fonctionnant en continu
Les réservoirs horizontaux sont privilégiés dans les environnements nécessitant un débit d’air soutenu à haut volume. Parmi les exemples figurent les lignes de montage automobile et les centres d’usinage à commande numérique (CNC). Leur forme permet une dissipation thermique passive maximale grâce à un rapport élevé entre surface et volume. En outre, ils accueillent des compresseurs homologués pour des cycles de service à 100 % et prennent en charge le fonctionnement continu de systèmes à 30+ CFM. Les réservoirs horizontaux améliorent également l’intégration avec les réseaux de tuyauteries des bâtiments. Dans les applications caractérisées par une demande soutenue élevée et des cycles de service intenses, les réservoirs verticaux seront probablement adaptés à des cycles de service fréquents, ce qui en fait le choix le moins optimal.
Systèmes de compresseur d’air vertical avec réservoir : exigence de hauteur dans les garages et les applications à usage léger
Les réservoirs verticaux sont exceptionnels pour les applications en garage et à usage léger, comme dans les garages domestiques, les ateliers privés et les véhicules de réparation mobiles. Leur forme verticale, plus haute que large, optimise l’utilisation de l’espace au sol, au détriment d’une capacité horizontale identique. Cet espace au sol est une ressource précieuse dans toutes ces applications. Ils sont généralement conçus pour des cycles de service de 50 à 70 %. Néanmoins, les systèmes équipés de réservoirs verticaux peuvent alimenter des outils normalement desservis par des systèmes à air comprimé nécessitant des pics importants de débit d’air, par exemple les clés à chocs, les systèmes d’air conçus pour une utilisation périodique, et, dans une moindre mesure, les outils pneumatiques fonctionnant à un débit inférieur à 20 CFM. Cette conception de systèmes alimentés en air comprimé et de compresseurs d’air offre le meilleur compromis entre efficacité d’occupation de l’espace et simplicité.
Entretien et fiabilité : évacuation des condensats, maîtrise de la corrosion et accessibilité pour la maintenance
Gestion des condensats : efficacité de l’évacuation par gravité dans les configurations verticale et horizontale
Les réservoirs verticaux exploitent au mieux la gravité : l'humidité s'accumule au centre du cône situé en bas, ce qui permet une évacuation complète et prévisible à l'aide d'une seule vanne de vidange. Il n'y a aucun risque d'eau stagnante ; celle-ci favorise la corrosion interne du réservoir et, au minimum, contribue au cycle de corrosion de près de 60 % des réservoirs horizontaux ou fortement sollicités, tout en augmentant le risque de corrosion interne des réservoirs horizontaux de 60 % à 80 % dans les environnements humides ou fortement sollicités. Les conceptions verticales nécessitent environ 30 % moins d'interventions manuelles de vidange, ce qui favorise à la fois une sortie d'air plus propre et une durée de vie plus longue des composants internes, éliminant ainsi le facteur de corrosion lié à la vanne de vidange.
Durabilité à long terme : positionnement des vannes, risque de corrosion et facilité de maintenance courante
La maintenance d’un composant dépend fortement de son accessibilité. Les réservoirs verticaux concentrent les vannes de vidange, de décharge de pression et de jauge en haut ou en bas, tandis que les réservoirs horizontaux répartissent ces vannes, ce qui a été démontré pour augmenter le temps d’inspection d’environ 40 à 50 % en raison de la conception des réservoirs horizontaux et de leur surface interne. Afin de réduire les risques, spécifiez des réservoirs équipés d’ensembles de vidange anodisés ou en acier inoxydable, et appliquez un traitement de surface interne non corrosif. Les conceptions verticales réduisent de façon mesurable la fréquence des interventions de maintenance et offrent la meilleure fiabilité lorsqu’on utilise des robinets de vidange résistants à la corrosion.
Praticité du montage et stabilité de l’installation des systèmes compresseur d’air avec réservoir
Un montage approprié augmente la sécurité et garantit la durabilité de l'équipement. Les réservoirs horizontaux sont naturellement plus stables et moins sujets à osciller pendant les cycles à haut débit, grâce à leur large empattement et à leur centre de gravité bas. Les conceptions de réservoirs verticaux optimisent davantage l'encombrement au sol, mais doivent être solidement ancrées. Les réservoirs montés sur mur doivent être fixés aux montants structurels à l’aide de boulons d’au moins 0,375 pouce de diamètre. Les modèles autoportants doivent soit être ancrés au sol, soit reposer sur des supports renforcés par des éléments structurels, soit être installés sur des plateformes renforcées.
Lorsque l’installation est permanente, les dalles en béton doivent avoir une épaisseur minimale de 4 pouces et être renforcées par des éléments structurels. Les unités mobiles nécessitent des réservoirs équipés d’un châssis antidérapant verrouillé, avec un poids du réservoir positionné représentant au moins 1,5 fois la charge nominale. L’OSHA exige qu’un espace libre vertical de 3 pieds soit respecté au-dessus de la ligne verticale du réservoir. Un montage rigoureusement calculé doit être mis en œuvre afin de réduire les contraintes exercées sur les joints d’étanchéité.
Lorsque l'installation est correctement réalisée, les systèmes de fixation peuvent réduire la charge exercée sur les raccords et les tuyauteries, ce qui empêche les fuites aux raccords des systèmes de tuyauterie. Des systèmes de fixation appropriés, conçus selon une méthode d’ingénierie rigoureuse, permettent de réduire les contraintes subies par les tuyauteries et les raccords.
FAQ
Quels facteurs doivent être pris en compte lors du choix de réservoirs horizontaux et de réservoirs verticaux ?
Lors du choix de réservoirs horizontaux et verticaux, tenez compte des dimensions limitées de l’installation, de l’inclinaison éventuelle future du système de réservoirs, des mouvements et performances prévus pour le réservoir à l’avenir, ainsi que de la maintenance requise.
La conception des réservoirs verticaux est-elle plus efficace en ce qui concerne le diamètre au sol ?
La conception des réservoirs verticaux est plus efficace en termes d’empreinte au sol. Ces réservoirs adoptent une forme haute et étroite. Une installation dotée de réservoirs verticaux et disposant de hauts plafonds permet une meilleure utilisation de l’espace.
Quels sont les avantages des réservoirs horizontaux dans l’industrie ?
En raison de divers facteurs, les réservoirs horizontaux sont les plus utilisés dans la grande majorité des industries. Leur capacité à gérer des flux de travail continus nécessitant un haut niveau de service, leurs caractéristiques liées aux performances (telles qu’une dissipation rapide de la chaleur) ainsi que leur facilité d’interconnexion avec les canalisations et autres services contribuent toutes à leur domination dans le secteur.
Les différentes orientations des raccords influencent-elles la facilité de maintenance des réservoirs ?
Les réservoirs en position verticale sont généralement plus avantageux en ce qui concerne la maintenance, car les raccords y sont regroupés et l’accumulation de condensat dans le fond est plus facile à évacuer, ce qui rend le réservoir moins sensible à la corrosion et réduit ainsi le nombre d’interventions manuelles nécessaires.
