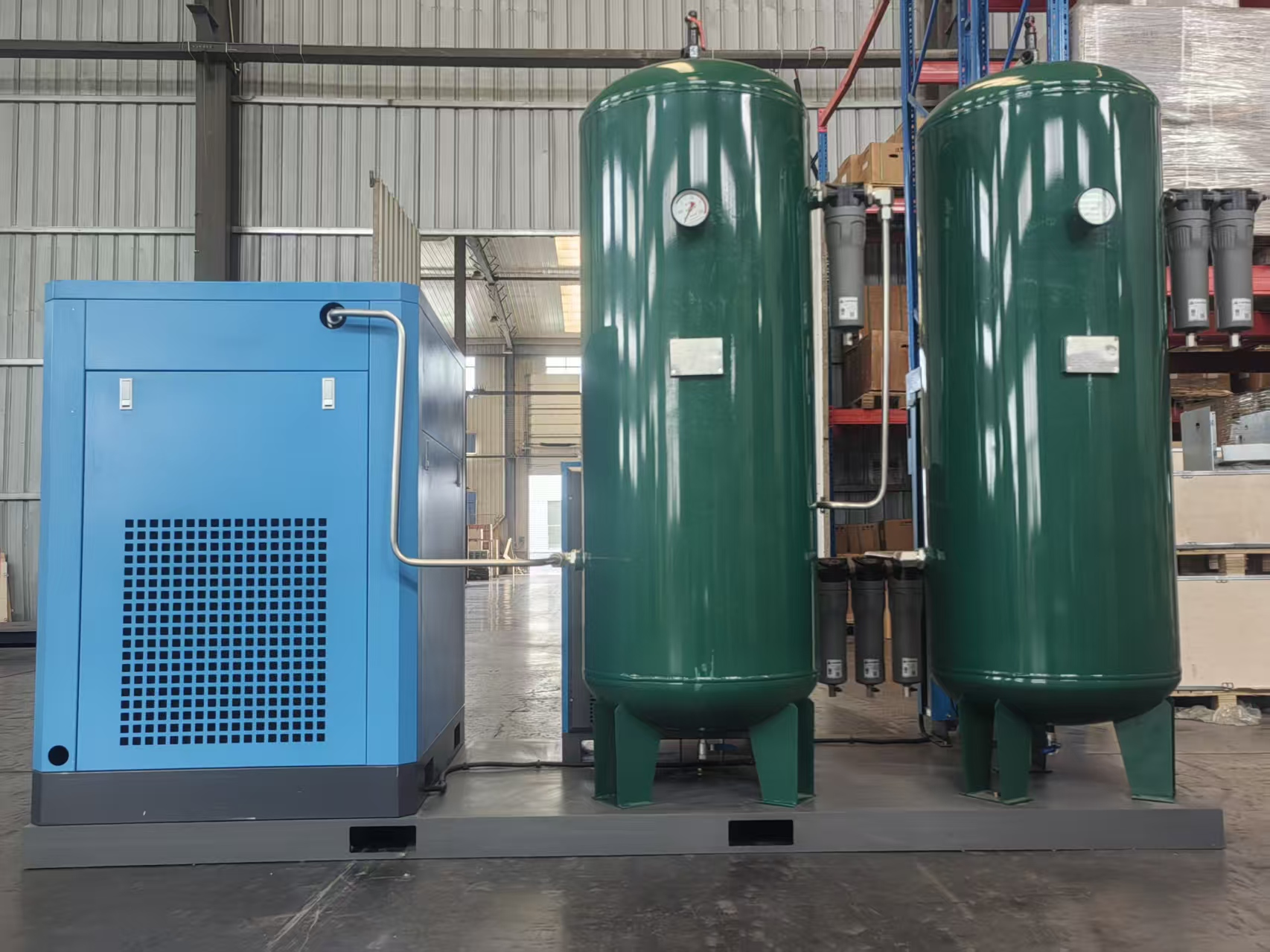

Kako da se povežete kapacitet industrijske kompresore sa velikim proizvodnim linijama?

15% pad proizvodnje Kada prosečna CFM nije bila dovoljna

U jednom pogonu za proizvodnju automobila je naručen novi rotirajući kompresor od 150 KS, veličine koje su precizno bile u skladu sa ukupnim brojem pneumatika na liniji. Ukupna izračunana potražnja: 510 CFM. Kompresor je 520 CFM. Na papiru, bila je savršena podudaranja. U praksi, automatske stanice za začepljenje linije 20 cilindra koji su istovremeno aktivirani svakih 45 sekundi stvorili su 700 CFM vrhova koji su smanjili pritisak sistema ispod 85 PSI. Alati su se zaustavili, roboti su propustili cikluse, a proizvodnja je pala za 15% u prvoj sedmici. U tvornici je morao da se doda sekundarni kompresor od 100 KS kao jedinica za vrhunsko brijanje, što je koštalo 45.000 dolara neplaniranog kapitala i instalacije, da ne spominjemo izgubljenu proizvodnju.

Ovaj scenario je češći nego što većina inženjera priznaje. Tokom proteklih šest godina, konsultanti za komprimovani vazduh primetili su da veličina kompresora samo prema proseku ili oznakama rezultira lošim performansama, nestabilnom pritiskom i skupim popravcima. Razumevanje stvarne potražnje za vazduhom nije samo o brojevima CFM-a; to je o vrhunskim događajima, curenjima, gubitcima distribucije i operativnoj dinamici koja definiše stvarne zahtjeve za montažnu liniju.

Vrhunac u odnosu na prosječni CFM skriveni jaz u potražnji

Srednja vrijednost na oznakama na alatkama za vazduh odražava prosječnu vrstu slobodnog vazduha, a ne realnu dinamiku pritiska i protoka na velikoj proizvodnoj liniji. U slučaju da se kompresor kreće isključivo na osnovu ukupnih prosjeka alata, postoji rizik od hronične slabosti kada više pneumatskih pokretača, transportera i stanica za pušenje rade istovremeno.

Tipična promena može održavati 200-400 CFM, ali automatski događaji kao što je 20 cilindara koji se čvrsto u roku od 2 sekunde mogu povećati potražnju na 700 CFM za kratke eksplozije. Ako se ne riješe, ovi vrhovi padaju pritisak sistema ispod 90 psi, što uzrokuje nepotpun udar alata i neplanirano zastoj. Jedna vodeća fabrika automobila je imala 15% manji prolaz nakon puštanja u rad kompresora koji je odgovarao samo prosečnom opterećenju. Pratnja u različitim smjenama otkriva dodatnu složenost: potražnja za drugom smjenom često pada za 20%, ali testiranje kasnih ciklusa može povećati potrošnju za 40%. U skladu sa tim, planiranje kapaciteta mora uzeti u obzir i održiv osnovni opterećenje i intermitentne vrhove podstaknute automatizacijom, a ne samo CFM za koji je proizvođač ovlašten pri jednom pritisku.

Metodologija revizije vazduha Uvođenje varijabilnosti opterećenja pomoću mjerača protoka i registratora podataka

Strog pregled vazduha prevazilazi kontrole statičkog pritiska i koristi kalibrirane mernike toplotnog masnog protoka u kombinaciji sa registratorima podataka kako bi se izgradio tačan profil potražnje. U skladu sa standardom ASME EA‐4‐2010, tipična procena koristi prosječne brojeve na pražnjenju kompresora i glavnom zaglavljuregistracije protoka svake sekunde dok senzori pritiska na kritičnim krajnjim tačkama identifikuju gubitke distribucije.

U periodu od 7 dana, ova instrumentacija snima ne samo prosječne CFM, već i učestalost, veličinu i trajanje skokova potražnje. Na primer, kontrola elektronske proizvodne linije otkrila je da se 30% dnevne potrošnje vazduha dogodilo u samo 15 minuta tokom automatizovane aktivacije testne opreme. Takva granularnost razjašnjava da li će kompresor od 50 KS raditi prazan 80% vremena ili da li jedinica od 75 KS jedva pokriva vrhunac potražnje bez mogućnosti curenja. Mjere protoka treba da budu dvosmerne ako su prisutni prijemnici za skladištenje, jer može se desiti da se povratni protok tokom udaranja može iskriviti. Datoteke takođe prate tačku rose, osiguravajući da se metrici kvaliteta vazduha usklađuju sa porastom potražnje. Bez ove empirijske varijabilnosti, modeliranje kapaciteta ostaje spekulativno, a ne inženjering.

Račun preciznih zahtjeva za kapacitet kompresora

Ukupna održana CFM za pneumatske alate, transportne mašine i aktuatore
Precizna industrijska dimenzija kompresora počinje detaljnim popisom svih komponenti koje troše vazduh pneumatski alat, transporteri, pokretači i dušeke za pušenje i primjenjuje realistične radne cikluse i faktore simultanosti. Samo sumiranje CFM rejtingova na pločici preteriva potražnju: alati rijetko rade neprekidno na punom opterećenju.

Na primer, 60% operativni faktor i 80% simultani faktor značajno smanjuju efektivno trajno opterećenje. Izračunavanje je:

Ukupna održivost CFM = Σ (notirana CFM × operativni faktor × faktor istovremenosti) + rezerva za curenje + budućnost marže za ekspanziju

Samo curenje komprimovanog vazduha troši 20~30% ukupne proizvodnje sistema (US DOE), što čini 25~30% tampona za curenje i rast neophodnim. Ako se preskoči ovaj disciplinovani pristup, postoji rizik da se ili ne bude dovoljno velik, što će dovesti do pada pritiska i zaustavljanja rada, ili da se previše velik, što će dovesti do gubitka energije i povećanja troškova održavanja.

Uređivanje radnog pritiska (90100 PSI) sa specifikacijama alata i gubitkom distribucije
Većina pneumatskih alata i pokretača na proizvodnoj liniji zahtijevaju 90-100 PSI za pouzdan rad. Ali industrijski kompresor mora da isporuči veći pritisak pražnjenja da bi kompenzirao tipične gubitke distribucije od 515 PSI preko sušionica, filtera i cevi.

Postavljanje pritiska pražnjenja na 100110 PSI osigurava da alat dobije svoj minimalni zahtev u trenutku upotrebe. Svaka 2 PSI iznad nužnosti povećava potrošnju energije za ~ 1% (U.S. DOE Kompresovani sistem vazduha najbolje prakse). Stoga se kalibrira pritisak pražnjenja tačno prema najvišem zahtjevu alataplus samo provjeren pad pritiska u sistemu.

Izbor optimalne vrste kompresora Rotirajuća vijka protiv recipročne

Za visoko pouzdanu upotrebu na proizvodnoj liniji, kompresori sa tipičnim 60~70% radnim ciklusom nisu pogodni za kontinuirani rad u više smjena i skloni su pregrevanju i nedostatku vazduha. Rotorni kompresori sa vijcima, nasuprot tome, dizajnirani su za 100% kontinuiran rad, pružajući stabilan, pulsni protok vazduha neophodan za precizne pneumatičke alate. U skladu sa člankom 3. stavkom 1. ovog zakona, u skladu sa člankom 3. stavkom 1. Intervali održavanja pojačavaju prednost rotornih vijki kompresora koji zahtevaju promjenu ulja samo svakih 4.000-8.000 sati, dok reciprocating jedinice zahtijevaju česte zamjene ventila i prstenova. Na linijama velikog obima gdje je vrijeme rada nepredstavljivo, izdržljivost, stabilna snaga i niži troškovi životnog ciklusa rotirajuće vijke čine ga de facto standardom.

Izgradnja u skalibilnosti i sigurnosnim maržama 25% tampon

Dizajniranje kompresorskog sistema strogo prema izračunatoj potražnji dovodi do degradacije performansi tokom vremena. 25% kapaciteta je rezervoar za tri međusobno povezane stvarnosti: curenje (obično 20-30% ukupne proizvodnje u starim fitinzima), kumulativni pad pritiska u distributivnim cijevima i buduće proširenje, kao što su dodatni alati ili automatizovani moduli.

Ovaj prostor za glavu sprečava fluktuacije pritiska koje narušavaju performanse alata, ugrožavaju kvalitet dijelova i izazivaju neplanirano održavanje. Nije to višak kapaciteta, već konstruisana otpornost. Specifikacija kompresora sa ovom rezervom osigurava dugoročnu stabilnost, izbegava skupe nadogradnje sredine životnog veka i održava integritet proizvodnje tokom celog operativnog života postrojenja.

Sistemska integracija BXKM perspektiva

Uspostavljanje pouzdanih performansi komprimovanog vazduha zahtijeva više od izbora kompresora na osnovu ocene oznake, zahtijeva sistematski pristup procjeni potražnje, upravljanju pritiskom i budućoj skalabilnosti. BXKM-ova inženjerska stručnost u pomoćnoj opremi za industrijsku obradu podržava pouzdanost proizvodnih sistema kroz pažljivu integraciju komunalne i procesne opreme. Razumevanjem međuzavisnosti između sistema sa komprimovanim vazduhom i pomoćnih mašina koje podržavaju, kao što su oprema za rukovanje materijalom, mešanje i transport, BXKM pomaže industrijskim objektima da ostvare doslednu proizvodnju i smanje neplanirano stanarstvo. Ova sveobuhvatna podrška, u kombinaciji sa odgovornim lancem snabdevanja, osigurava da i primarna i pomoćna oprema ostanu produktivna i pouzdana.
