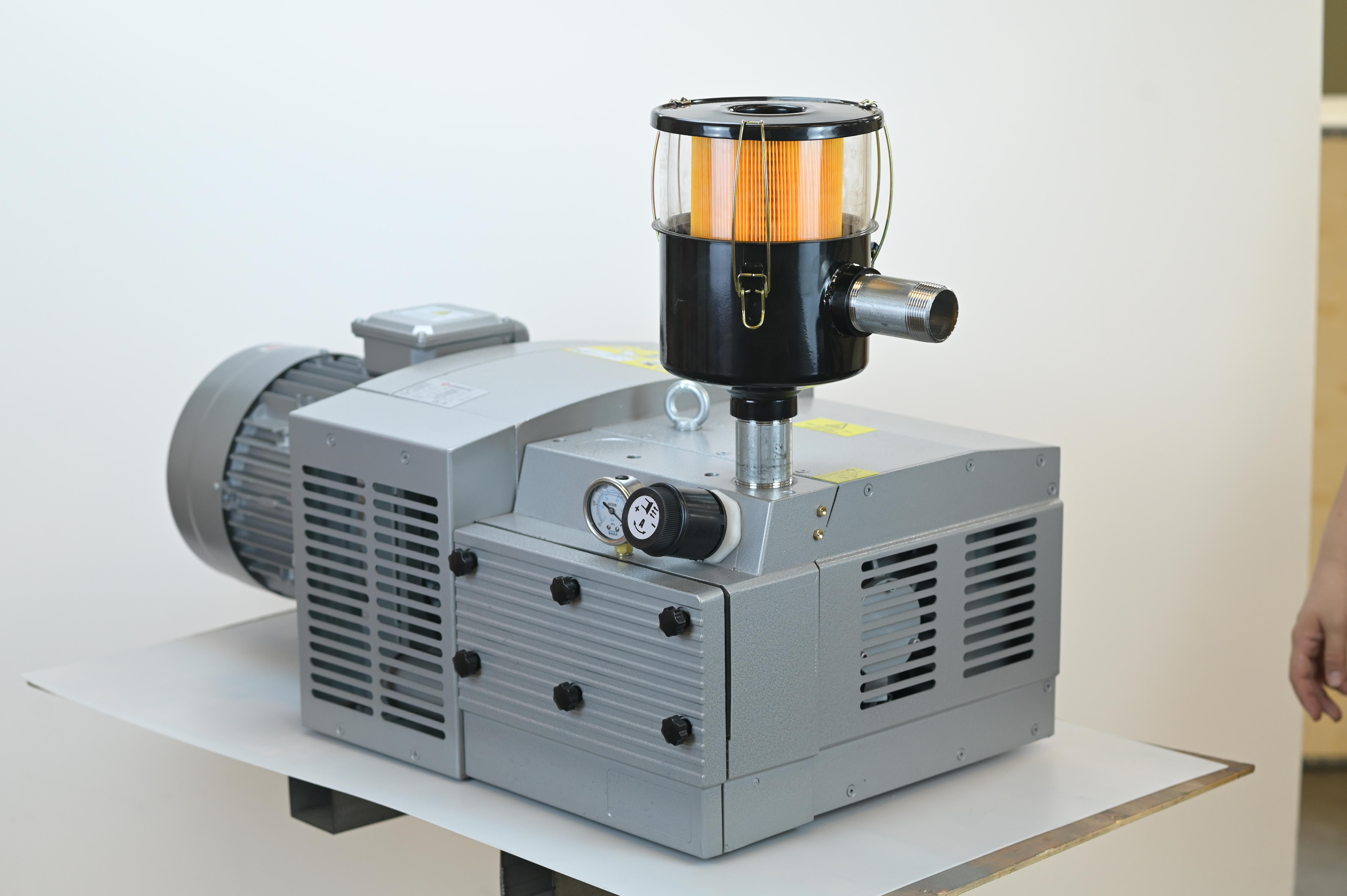

Kako prilagoditi pravu CNC vakuum pumpu različitim CNC modelima mašina?

CNC vakuumska pumpa: balansiranje CFM i vakuumske snage za optimalan snagu držanja

Uđite u bilo koju CNC radnju sa velikim ruterom, i čut ćete ga prije nego što ga vidite - brbljanje vakuumske pumpe koja drži materijale na mjestu. Ali evo stvarnosti koju mnogi operatori otkrivaju tek nakon skupih pokušaja i grešaka: najveća pumpa nije uvijek najbolja pumpa.

Izbor prave CNC vakuumske pumpe je o ravnoteži između protoka vazduha (CFM) i jačine vakuuma (inHg), između početnih troškova i dugoročne pouzdanosti, između vrste posla koji radite danas i posla koji ćete raditi sutra.

Evo šta menadžeri radnji i CNC operatori moraju znati o izboru vakuumske pumpe koja zapravo pruža konstantnu snagu držanja.

Osnovni izazov: Zašto CFM i vakuumska snaga rade zajedno

Efikasan CNC izbor vakuumske pumpe zavisi od razumijevanja simbiotske veze između protoka vazduha i nivoa vakuuma. Mnoge operacije pogrešno pretjerano veličine pumpe, fokusirajući se isključivo na konačni vakuum uzrokujući sistem ravnoteže na nepotrebno niskom pritisku i gubljenje značajne energije.

Realnost: Snaga držanja nastaje od diferencijalnog pritiska koji djeluje na određenu površinu, a ne samo vakuum. Dok teoretske izračune pretpostavljaju savršeno zatvaranje, stvarni CNC uređaji nikada nisu potpuno zapečaćeni. Poroznost materijala, rezanje putanja i nošenje testera stvaraju kontinuirane puteve curenja.

Šta to znači u praksi:

• Protok vazduha (CFM) kvantifikuje sposobnost pumpe da kompenzuje curenje i održi potreban nivo vakuuma

• Bez CFM-a, vakuum se urušava i sila za držanje pada na nulu.

• Pumpa mora biti odabrana tako da isporučuje potrebnu CFM na radnom nivou vakuuma, a ne samo na svom vrhuncu inHg na nultim protokom

Sistem je efikasan samo kada krivulja performansi vakuumske pumpe presječava krivulju ukupnog otpora sistema na ciljnoj tački rada.

Izračunavanje vaših stvarnih potreba

Pouzdano mjerenje veličine prevazilazi previše pojednostavljenu formulu diferencijalnog pritiska × ukupne površine stola. Za porozne materijale kao što su MDF ili ploča sa česticama, protok vazduha dominira u izračunu.

Ključni faktori koje treba uzeti u obzir:

• Ukupna površina stola Veći stolovi zahtevaju više CFM-a da bi se održao vakuum na celoj površini

• Poroznost materijala Drvo sa otvorenim zrnama i ploče od vlakana male gustoće više curu nego čvrsta plastika

• Izlučivanje Svaki rez probija površinski čvrstoću, uvođenje dinamičke curenje

• Stanje spoilboarda Osuđene ili prljave ploče za rušenje vode znatno više curu nego nove

Praktičan pristup: Određivanje CFM potrebnog za održavanje minimalnog ciljnog vakuuma, kao što je 12 inHg, uz uzimanje u obzir realnog otpora protoka ploče i radnog dela. Industrijske smernice sugerišu da za tipičan stol od 4×8 stopa, curenje može biti znatno, a može biti potrebna pumpa koja isporučuje približno 384 CFM na radnom nivou vakuuma.

Iz terena: U jednom radnom centru koji sam posjetio, operater je instalirao vrtiću pumpu sa visokim vakuumom sa 28 inHg, ali samo 15 CFM. Na malim, neprorusnim plastičnim dijelovima, to je funkcionisalo savršeno. Ali kada su provjerili pune listove MDF-a, vakuum je pao na manje od 5 inHg u sekundi nakon početka rezanja. Pumpa jednostavno nije mogla da prati curenje. Nakon što su prešli na regenerativni puhač sa 200+ CFM na 10 inHg, oni su seče iste listove bez kretanja i uštedjeli 40% na troškovima pumpe.

Tri tipa pumpi u poređenju

Rotirajuće pumpe za vazduh: visoki vakuum za uređaje sa niskim curenjem

Rotirajuće pumpe za lopate izvrsne su tamo gdje je visok vakuum i minimalno curenje kritični, kao što su držanje nepropornih materijala kao što su čvrste plastike, aluminijumski listovi ili vakuum formirani pribor sa čvrstim zatvaranjem. Njihov dizajn pod uljem ili suvo-trčanje pruža dosljedan duboki vakuum (često 20 25 inHg ili više), omogućavajući stabilno držanje pod bočnim snagama rezanja na malim ili gustim radnim dijelovima.

Ključne specifikacije koje treba tražiti:

• Maksimalni vakuum: 2025+ inHg

• U skladu sa člankom 5. stavkom 2.

• Najbolje za: Neporozne materijale, male dijelove, precizni radovi

Komercijalne kompenzacije: Verzije sa uljem zahtijevaju redovnu zamjenu ulja, inspekciju lopatica i interval hlađenja. Nivo buke je takođe veći od onih bez ulja. U instalacijama sa malim curenjem, rotirajuće pumpe za šljunčane ploče obezbeđuju precizno, nepokolebljivo usisavanje, ali operateri moraju planirati kontinuirano održavanje.

Regenerativni pušači: Rešenja sa visokim FMC-om za CNC rutere sa velikim listovima

Regenerativni pušači daju prednost velikom protoku vazduha nad dubokim vakuumom, obično postižući 812 inHg dok se kreću velike količine vazduha. Ovo ih čini idealnim za CNC rutere na bazi ploča za obradu kompletnih 4×8 stopa listova MDF-a ili križane ploče gdje poreznost materijala i curenje površine zahtijevaju stalnu zamjenu vazduha.

Ključne specifikacije koje treba tražiti:

• Maksimalni vakuum: 813 inHg

• U slučaju da je to moguće, može se koristiti i za određivanje vrijednosti.

• Najbolje za: pune listove poroznih materijala, usmeravanje velikog formata

Prednosti: Njihov dizajn zasnovan na rotoru elegantno upravlja dinamičkim curenjem, održavajući upotrebljivu snagu držanja čak i kada se otkrivaju zone koje prolaze ispod rezala. Nema ulja, je jeftino i ne treba ga mnogo održavati.

Komercijalne kompenzacije: Njihov umeren vakuum može biti nedovoljan za male, neporozne dijelove ili teške metale, rizikujući kretanje radnog dela. Za usmjeravanje velikog formata, međutim, njihova sposobnost da kontinuirano povlače visok CFM preko žrtvene ploče nudi ekonomično rešenje.

Čepovi i vijakove pumpe: bez ulja, opcije za kontinuirano rad

Čepovi i vijak pumpe rade potpuno bez ulja, koristeći beskontaktne rotore za komprimiranje vazduha bez unutrašnjeg mazanja. Ovo eliminiše maglu ulja, koja je ključna prednost u CNC operacijama u čistim sobama, mašinskim radovima za hranu ili vlažnim drvenim radionicama gdje bi ostatci ulja kontaminirali površine.

Ključne specifikacije koje treba tražiti:

• Maksimalni vakuum: 2025 inHg

• Tipični CFM: Varira u zavisnosti od modela; za kontinuirano radno vreme

• Najbolje za: čista okruženja, 24/7 proizvodnju, higijenski kritične aplikacije

Prednosti: Oba tipa pružaju stabilne nivoe vakuuma i visok CFM, odgovarajući performansi rotirajuće lopate, istovremeno izbegavajući vrijeme zastoja za promjenu ulja i troškove odlaganja. Njihova izdržljivost proizlazi iz skoro nula habanja rotora; životni vijek često prelazi 30.000 sati uz minimalno održavanje.

Komercijalne kompenzacije: Visoki početni troškovi čine ih manje isplativim za lakše rutere koji rade samo nekoliko sati dnevno. Gdje su higijena, dugotrajni radni ciklusi i dugoročna pouzdanost glavni prioriteti, čepne i vijke se ističu.

Uređivanje mašine: spoilboard vs. modularni fiksni

CNC ruteri zasnovani na spoilboardu

Routerovi za spoilboard se oslanjaju na porozno MDF ležanje za distribuciju vakuuma na velikim listovima, ali svaki rez narušava zapečaćenje površine, uvođenjem dinamičkog curenja. Pumpa sa velikim kapacitetom protoka vazduha (CFM) je neophodna za kontinuirano evakuaciju zapremine i održavanje korisnog vakuuma.

Ključne razmatranja:

• Poroznost materijala dodaje još kompleksnosti: drvo sa otvorenim zrnom više curiti nego čvrsta plastika

• CFM pumpe treba da premaši procenjenu curenje za najmanje 20-30% kako bi se zadržala sila

• Za tipične 4×8 stope ploče, regenerativni pušači su praktičan izbor zbog njihove sposobnosti da pomeraju velike količine vazduha pri umerenom vakuumu (510 inHg)

Pravilno usklađivanje kapaciteta pumpe sa uslovima ploče i radnog dela sprečava podizanje dela tokom agresivnih putanja alata.

Modularni fiksni podovi i sistemi za brzu zamjenu

Modularne vakuumske kapsule i namjenske ploče za fiksiranje čvrsto zapečaćuju dio, minimizirajući curenje i omogućavajući brzo postizanje visokog vakuuma (2027 inHg). Glavni izazov je vreme odgovora - koliko brzo pumpa isprazni mali volumen kapsule između promena dijelova - i efikasnost radnog ciklusa u automatizovanoj proizvodnji visokog ciklusa.

Ključne razmatranja:

• Rotirajuće pumpe ili pumpe tipa kandžica pružaju gotovo trenutno povlačenje i podnose česte cikluse uključivanja/isključivanja bez pregrevanja

• Zbog niske potrebe za vakuumom po ciklusu, snaga pumpanja može biti prilagođena za vrhunsku brzinu evakuacije, a ne kontinuiran protok

• Integracija vakuum rezervoara i ventilnog kolektora dodatno skraćuje vreme evakuacije i smanjuje početak pumpe

Ovaj pristup osigurava pouzdanost performansi u proizvodnim okruženjima sa isključenim svjetlima.

Lekcije iz terena

U jednom od radnji za obradu drveta, vlasnik je potrošio 8.000 dolara na vrhunsku pompu za rotirajuće lopate, očekujući da će se nositi sa svim, od stola sa čvrstom površinom do punih listova križane drvene. Pumpa je sjajno radila na pultovima, ali je imala problema na krivotplanu, gubijući vakuum čim se rezač uključi.

Dijagnoza: Pumpa je optimizirana za visok vakuum (27 inHg) ali nizak CFM (18 CFM). Na poroznom kripljenom drvetu, curenje je prevazišlo kapacitet protoka vazduha pumpe.

Rešenje: Radionica je dodala regenerativni pušač (200 CFM pri 10 inHg) za listove i zadržala rotirajuću pumpu za rad na čvrstim površinama. Ukupni troškovi: 10,500$ samo 2,500$ više od prvobitnog pristupa sa jednom pumpom.

Rezultat: Radnja sada pokreće obje pumpe na kolektorskom sistemu, prebacivanjem između njih na osnovu materijala. Stopa otpada od podizanja dijelova pala je za 90%, a vlasnik procjenjuje da se sistem isplatio za osam mjeseci.

Drugi primjer: proizvođač medicinskih uređaja koji radi na čistim prostorijama CNC operacijama prešao je sa pompa sa rotirajućim lopatom lubrikovanim uljem na pumpe bez ulja. Ulje magla koja je bila kontaminacija osjetljive komponente je u potpunosti eliminiran. Godišnji troškovi održavanja su se smanjili sa 4.200 dolara na manje od 800 dolara po pumpi.

Šta tražiti kod CNC dobavljača vakuumskih pumpi

Za kompanije koje proizvode ili isporučuju CNC opremu, ekspertiza za vakuumsku pumpu nije samo o prodaji kutije, već o razumijevanju aplikacije.

Dobavljač koji razume CNC radno držanje:

• Pitaj o svojim tipičnim materijalima (porozni i neporozni)

• Pitaj o veličini stola i tipu armature

• Obezbedite krivulje performansi, ne samo vrhunske ocene

• Obezbedite uputstva za izračunavanje curenja za vašu specifičnu instalaciju

• Podržaj i visoko vakuumskih i visoko CFM rješenja u zavisnosti od vaših potreba

Kada ocenjujete dobavljače, tražite dokumentovane podatke o performansama na vašem nivou radnog vakuuma, a ne samo maksimalne ocjene. Pumpa koja isporučuje 25 inHg pri nultoj struji može isporučiti samo 5 inHg na CFM koji vam je zapravo potreban. Izvodna krivulja govori pravu priču.

Često postavljana pitanja

Zašto je balansiranje CFM i vakuumske snage kritično za CNC operacije?
Izravnjavam CFM i vakuumsku čvrstoću osiguravajući dovoljno snage zadržavanja kompenzacijom curenja i održavanjem potrebnog nivoa vakuuma tokom CNC operacija. Previše fokusiranja na jedan od dva parametra bez razmatranja drugog može dovesti do energetske neefikasnosti i smanjene performanse.

Kako curenje utiče na performanse CNC vakuumskih pumpi?
Cjepanje iz poroznosti materijala, rezanja i nošenja testera smanjuje snagu držanja. Pumpa mora da obezbedi dovoljno protoka vazduha (CFM) da održi nivo vakuuma u stvarnim uslovima curenja za optimalne performanse.

Koji tip CNC vakuumske pumpe je najbolji za spoilboard rutere?
Regenerativni pušači su idealni za rutere na ploči za rušenje jer nude visok protok vazduha (CFM) na umerenim nivoima vakuuma, efikasno rukovodeći dinamičkim curenjima i poroznost materijala uobičajena u operacijama velikog formata.

Koje su prednosti pumpe sa kandžama i vijcima u CNC obradi?
Čep i vijak pumpe pružaju stabilne nivoe vakuuma i visok CFM bez potrebe za uljem. Trajni su, kompatibilni sa čistim prostorima i pogodni za okruženja koja zahtevaju higijenu ili neprekidnu tešku upotrebu.

Kako da izračunam CFM koji mi je potreban za moj CNC stol?
Izračunati površinu stola, proceniti curenje na osnovu poroznosti materijala i stanja ploče za rušenje i odabrati pumpu koja isporučuje potrebnu CFM na ciljnom nivou radnog vakuumaobično sa sigurnosnom maržom od 20-30%.
