Principe physique de la fixation par pompe à vide CNC pour les machines CNC.
Utilisation de l’aspiration pour créer une force de serrage
Les pompes à vide CNC évacuent l’air situé sous les pièces à usiner afin de créer une différence de pression. Les pièces elles-mêmes reposent dans un environnement proche du vide, soit environ 14,7 psi au niveau de la mer. Les pompes à vide exploitent cette différence de pression pour plaquer la pièce contre la table d’usinage. La pression globale de serrage résulte directement de cette différence de pression. Une pression de captation plus élevée réduit le vide, ce qui augmente la pression de maintien. Il est essentiel que le joint périphérique soit étanche, car toute fuite réduirait le vide.
Équation de la force de maintien : surface de la pièce, niveau de vide et efficacité du joint
Où :
P = Pression (en psi ou en inHg)
A = Surface de la zone étanche (en po²)
η = Efficacité du joint (facteur compris entre 0,7 et 0,95, tenant compte des éventuelles fuites au niveau du joint)
Un panneau de 12 po × 12 po (144 po²) soumis à un vide de 25 inHg (environ 8,5 psi) avec une efficacité d’étanchéité de 85 % génère une force de serrage de 1 750 lbf. Les performances dépendent de trois facteurs :
1. Surface : La force globale augmente linéairement ; ainsi, des pièces plus grandes produisent généralement une pression de maintien supérieure.
2. Niveau de vide : Il existe une différence utilisable d’environ 0,49 psi pour chaque augmentation de 1 inHg.
3. Intégrité de l’étanchéité : Selon diverses études, une étanchéité bien entretenue peut améliorer la force de serrage de 30 %.
La force de serrage idéale, obtenue en optimisant ces trois variables, empêche tout mouvement latéral et atténue la résonance survenant pendant l’usinage.

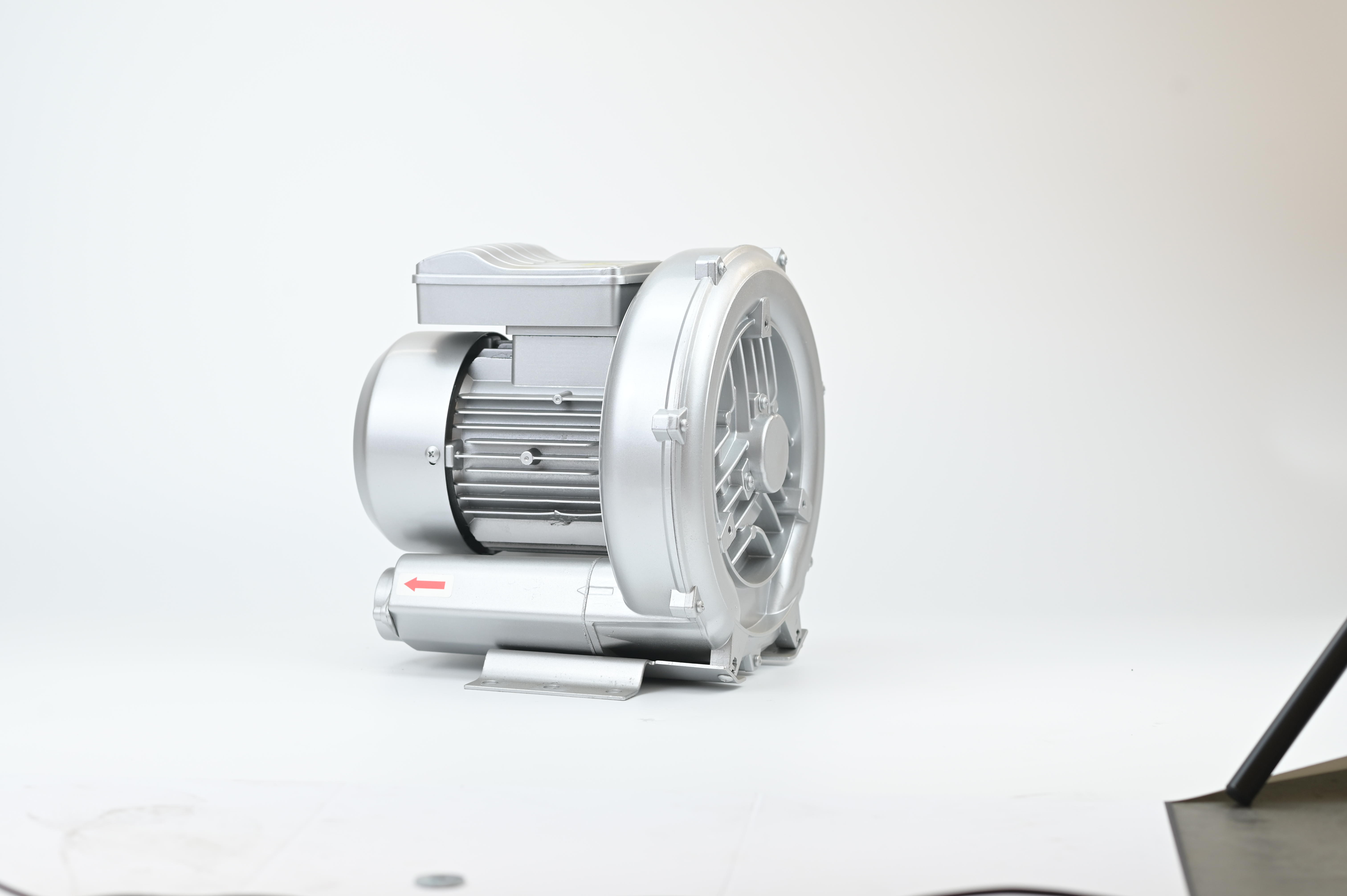

Aspects de la performance d’absorption de la pompe à vide CNC autres que la stabilité
Temps de réponse et régulation en temps réel de la pression dans des conditions d’usinage dynamiques
Outre la capacité d'une pompe à vide à atteindre un vide statique élevé, l'aspect le plus important des performances d'une pompe à vide CNC est sa capacité à réagir aux perturbations. Des microfuites dues aux efforts latéraux de l'outil, notamment lors de l'usinage par fraisage ou de contourage, peuvent déstabiliser la pièce à usiner si elles ne sont pas corrigées immédiatement. Les pompes capables de réagir aux fluctuations et d'atteindre le niveau de vide préréglé en moins de demi-seconde réduisent de 60 % le risque de glissement de la pièce à usiner par rapport aux pompes plus lentes. Cette réaction rapide empêche l'accumulation d'erreurs de positionnement lors d'un usinage en plusieurs passes et évite les déformations dimensionnelles lors de l'usinage de pièces à géométrie complexe.
Pourquoi les indications relatives aux valeurs maximales de vide ne sont pas toujours fiables : le débit de fuite, le débit volumique et le temps de récupération sont plus importants
Une valeur nominale maximale de vide (par exemple 28'' Hg) est une valeur totalement arbitraire qui ne renseigne en rien sur le niveau de performance pendant l’usinage. Trois variables importantes sont plus susceptibles de prédire ce niveau de performance :
- Tolérance au débit de fuite : cela désigne la quantité maximale d’air pouvant pénétrer dans le système sous vide tout en permettant à celui-ci de maintenir sa prise sur la pièce à usiner.
- Débit volumique (CFM) : il s’agit de la vitesse à laquelle l’air est évacué du système lorsque le mécanisme d’étanchéité est rompu (air déplacé).
- Temps de récupération : durée nécessaire pour rétablir le vide à sa valeur cible après une rupture du mécanisme d’étanchéité.
Une pompe à vide dont la valeur maximale de vide est plus faible, mais dont le débit volumique est élevé (par exemple, 15 CFM), surpassera très probablement les pompes à vide dont la valeur maximale de vide est élevée, mais dont le débit volumique est plus faible, notamment lors de l’usinage d’une pièce poreuse. Une reprise rapide du vide pendant l’usinage réduit également considérablement les écarts dimensionnels survenant pendant les passes de coupe.
Conception des systèmes de serrage et intégration des tables à vide pour obtenir une stabilité maximale
La stabilité des systèmes de serrage dépend principalement de la combinaison entre la conception de la table à vide, des caractéristiques spécifiques de la pompe à vide CNC et de la géométrie de la pièce à usiner.
Les tables poreuses modulaires présentent des micro-perforations uniformes permettant de créer une aspiration étendue et homogène, idéale pour les pièces minces et planes, telles que les tôles d’aluminium déformables et les stratifiés en fibre de carbone. Elles nécessitent des débits volumiques élevés (≥ 25 CFM) afin de maintenir un vide stable sur de grandes surfaces, ce qui est particulièrement crucial pour les matériaux perméables comme les panneaux de fibres de bois médium (MDF), qui laissent échapper le vide trois fois plus que l’acrylique.
Les tables rainurées possèdent des canaux usinés pour le serrage, ce qui permet un serrage plus sélectif et adapté aux géométries complexes, notamment les contours 3D, les aubes de turbine et les composites moulés.
<2 secondes) afin de rétablir l’étanchéité dans les zones isolées qui ont été fixées.
Dans les applications à faible masse, l’adéquation entre le débit de la pompe, le type de table et la porosité du matériau réduit de 60 % le risque de glissement, comme le montrent les essais de vibration en usinage. Privilégiez la capacité de débit pour les milieux poreux et une pression soutenue (≥20 po Hg) pour les systèmes rainurés, en calibrant ces deux paramètres en fonction du rapport de contact surfacique et de la topographie globale.
Résultats dans le monde réel : prévention des déplacements, des déformations et des dérives dimensionnelles
Cas concret : réduction de 42 % de la déflexion des tôles minces (aluminium de 0,8 mm) avec la pompe CNC à vide sur mesure
L'usinage de matériaux minces exige une stabilité dynamique, et non une force théorique. Lors d’un essai de production contrôlé, les fraiseurs ont réussi à optimiser la déformation des tôles d’aluminium de 0,8 mm de 42 % à l’aide d’une pompe à vide sur mesure conçue selon trois critères : adaptation du matériau au niveau de vide requis en fonction de la rigidité, amélioration de l’efficacité du joint d’étanchéité périphérique et réglage microscopique du débit pour compenser les fuites. Le résultat final a été l’obtention de tolérances plus serrées, zéro pièce déformée rejetée et une constance accrue de la précision du parcours outil, même à des vitesses élevées de la broche. Ce résultat confirme que la stabilité d’un système à vide n’est pas déterminée par le matériau ni par le vide maximal atteint, mais par la capacité du système à maintenir une pression et un équilibre stables, en adéquation avec les forces de coupe en temps réel.
Frequently Asked Questions (FAQ)
Quelle est l’incidence de l’intégrité des joints d’étanchéité dans le système de fixation par vide CNC ?
L’intégrité des joints d’étanchéité influence directement la force de vide et l’efficacité de la fixation, ce qui augmente, en retour, le risque de glissement ou de mauvais positionnement de la pièce pendant l’usinage.
Quelle est l'influence du débit de récupération d'une pompe à vide ?
Le débit de récupération de la pompe à vide joue un rôle majeur dans le résultat du processus d'usinage. Ce débit est essentiellement directement corrélé à la stabilité de la pièce et au niveau d'imprécision durant l'usinage.
Que détermine le débit dans un système CNC à vide ?
Le débit constitue le facteur principal déterminant la fonctionnalité et l'efficacité de la pompe à vide dans le système CNC, ce qui revêt une importance particulière lors de l'usinage de matériaux poreux, en raison des exigences accrues.
